Hantek CC-800 AC/DC Stromzange 5KHz Bandwidth 800A DC, Digitales Stromzangen-Multimeter Messgerät mit BNC-Anschluss Stromzangenmessgerät, Strom-Wellenformzange Oszilloskop-Zubehör

Marke: Hantek
Stromquelle: Batteriebetrieben
Stil: CC-800
Farbe: blue
Artikelgewicht: 250 Gramm

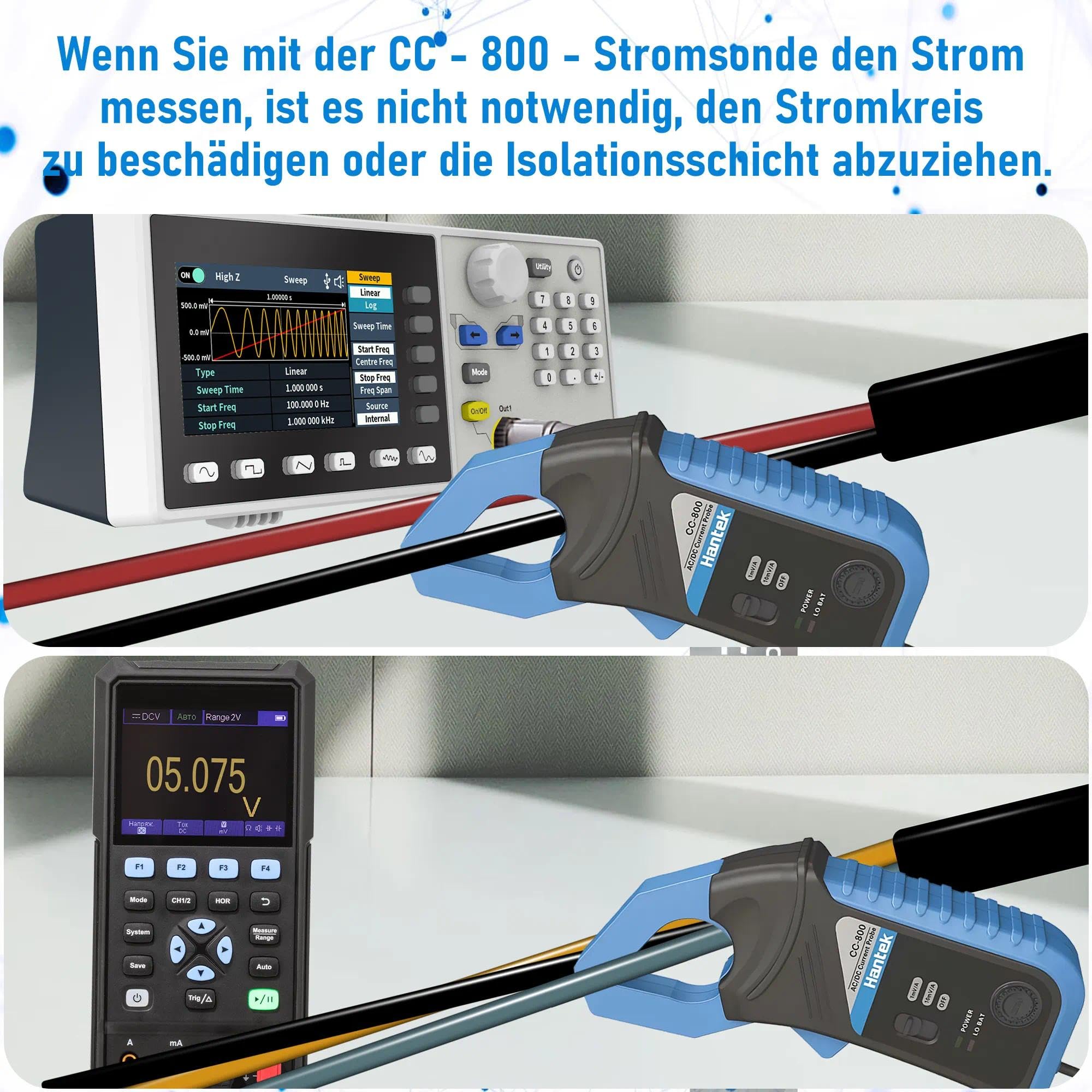

- AC/DC Stromklemme CC-800: Ein Multimeter/Oszilloskop kann den Gleichstrom von nicht mehr als 800 Ampere und den Wechselstrom von nicht mehr als 500 A direkt über AC/DC Stromsonden mit einer Messfrequenz von bis zu 5 KHz messen. Bei der Strommessung mit dieser Stromsonde CC-800 besteht keine Notwendigkeit, den Stromkreislauf zu beschädigen oder die Isolationsschicht abzuschalen. ist es verboten, exponierte Leiter und Leiter mit gebrochenen oder abgenutzten Isolationsschichten zu messen.

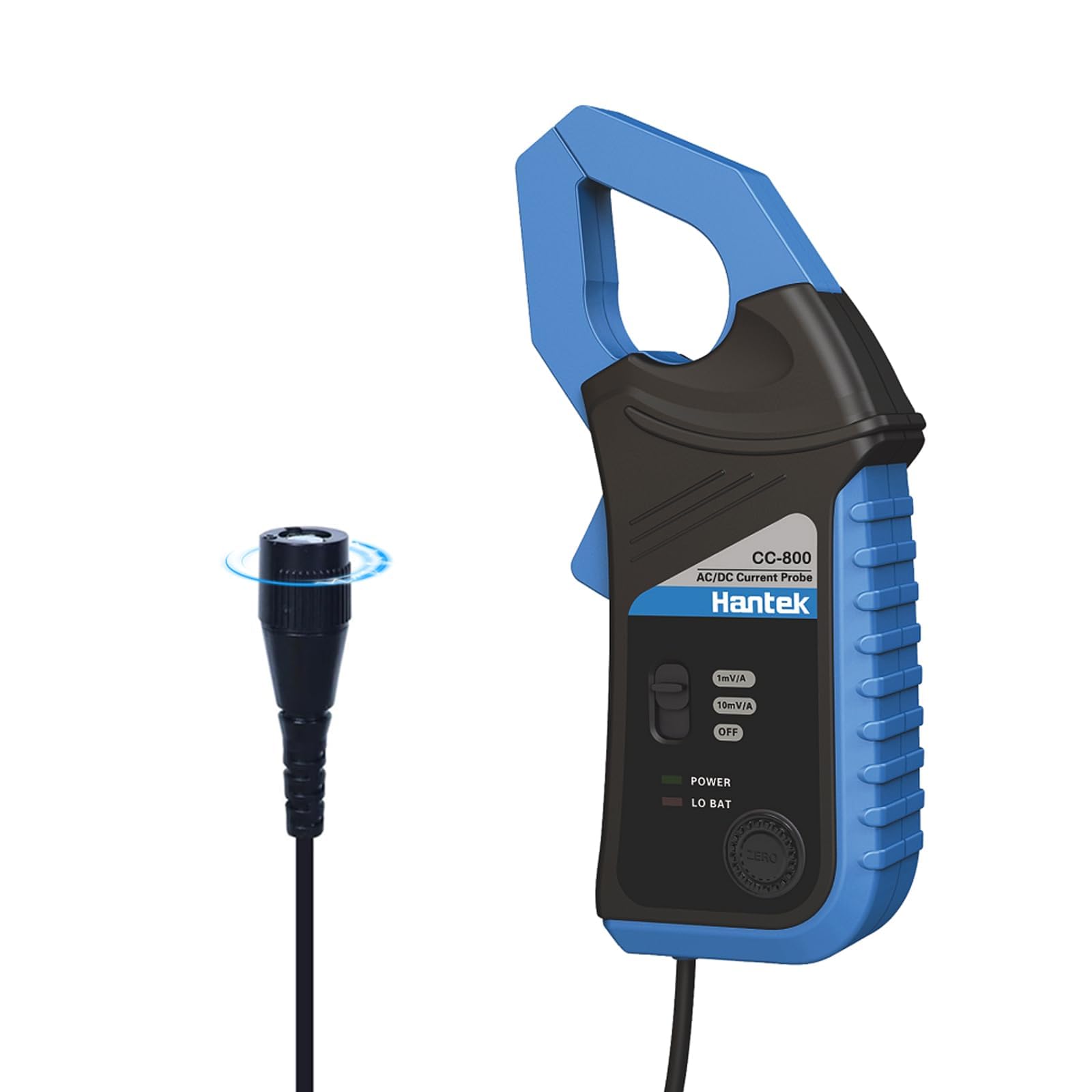

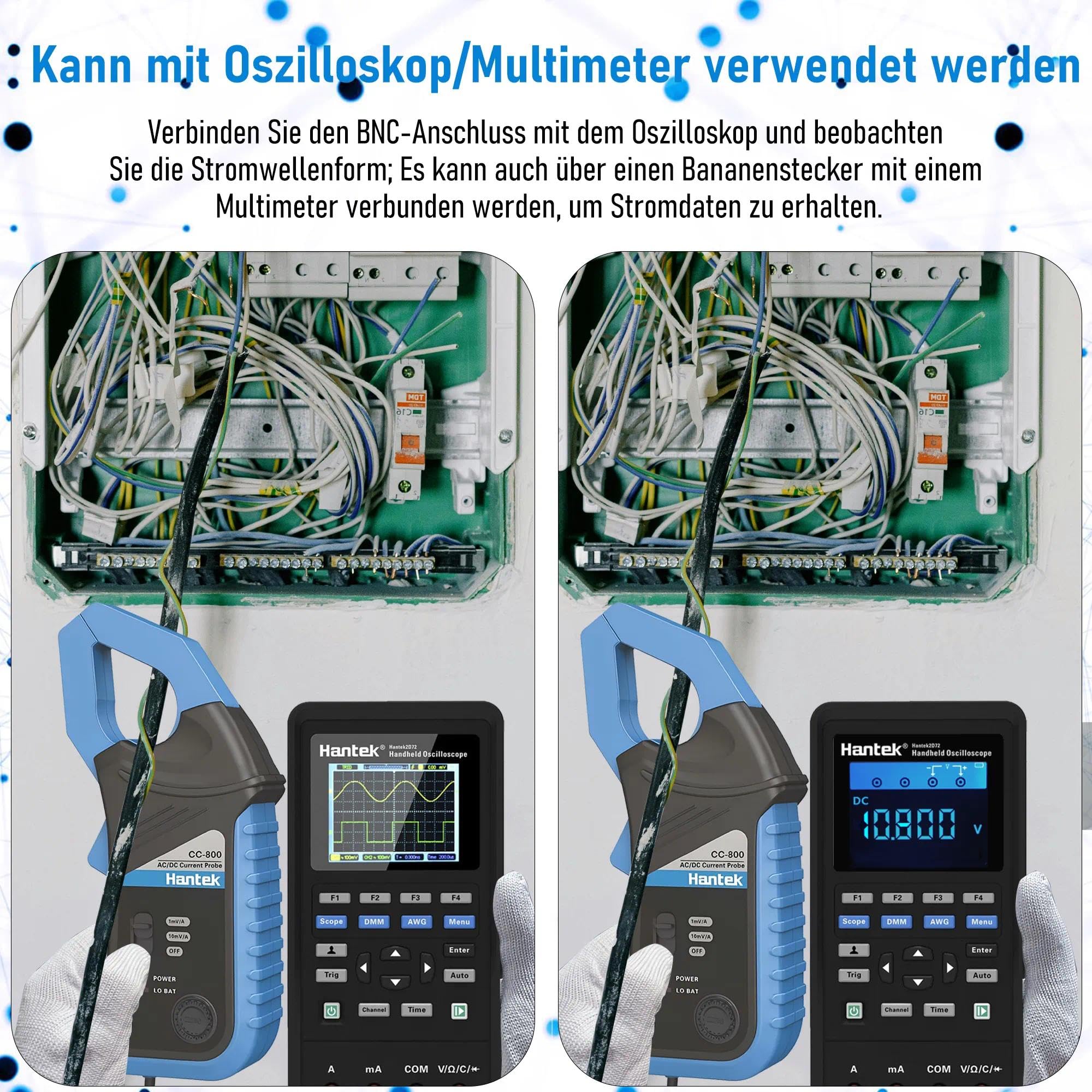

- Eigenschaften: AC 0-5KHz, 1A -500A, DC 1A -800A. Ein Stromsensor aus Pomolegierung und Hallelement, der Gleichstrom oder Wechselstrom linear in Gleichstrom oder Wechselspannung umwandelt, kann über einen BNC-Stecker mit einem Oszilloskop verbunden werden, um die Stromwellenform zu beobachten; Es kann auch über einen Bananenstecker an ein Multimeter angeschlossen werden, um aktuelle Daten zu erhalten.

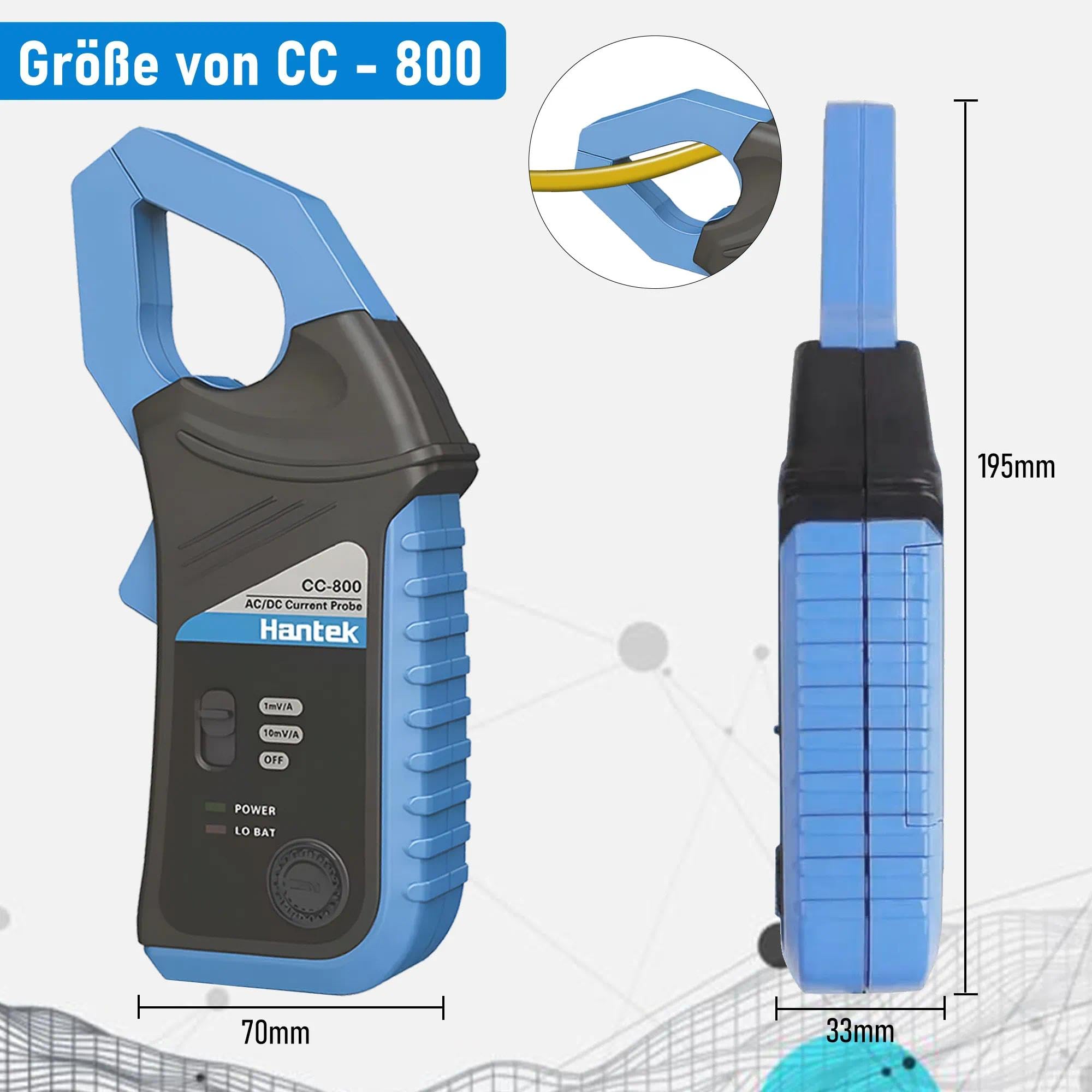

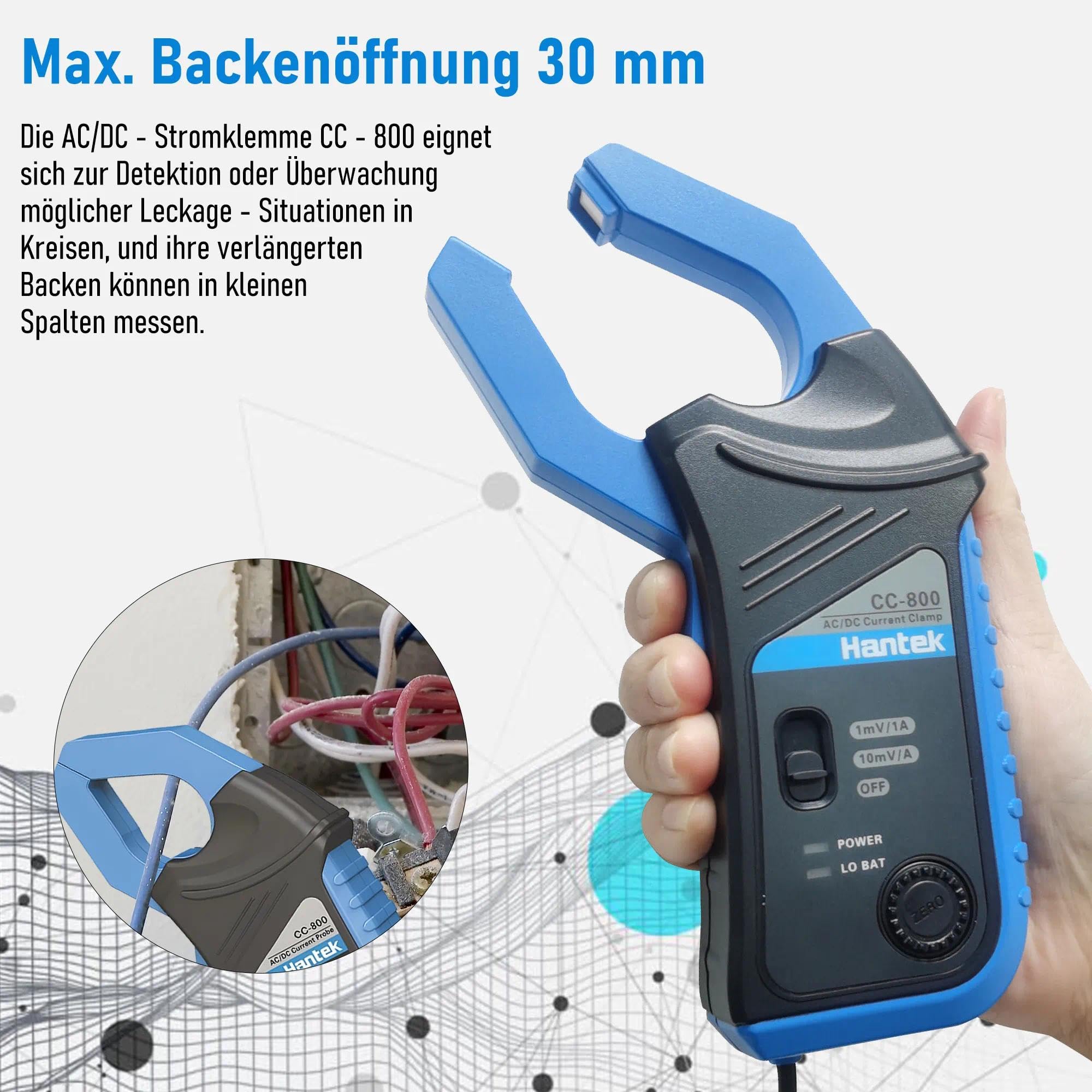

- Spezifikationszusammenfassung: Der messbare Leiterdurchmesser der AC / DC-Stromklemme beträgt max. 30 mm; Arbeitstemperatur ist 0 ℃ bis 50 ℃, 70% R.H.; Lagertemperatur: -20 ℃ bis +70 ℃, 80% R.H.; Batterietyp: 9V DC, NEDA 1604, 6F22, 006P; Ausgang: BNC-Kopfkabel; Gewicht ist 250 Gramm, 195mmx 70mmx 33mm. Elektrische Eigenschaften (23 ± 5 ℃, 70% R.H. Maximalgrenze): Effektiver Messbereich: 10mV/A: 1A bis 40A, DC/rms AC; 1mV/A: 1A bis 500A rms AC, 1A bis 800A-DC.

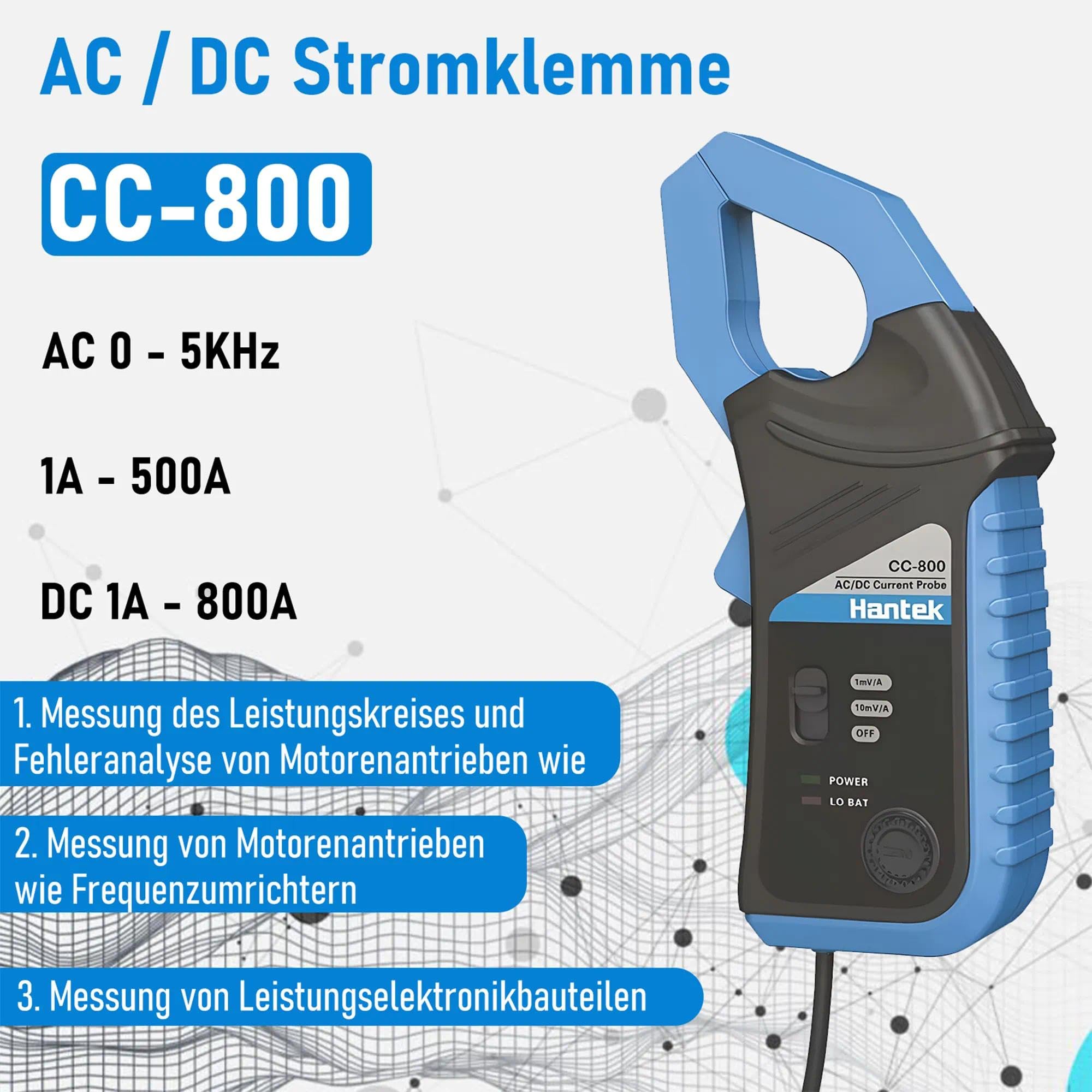

- Anwendung: Die AC / DC Stromklemme CC-800 ist ein hochpräzises und multifunktionales Strommesswerkzeug, es kann für 1 verwendet werden. Stromkreismessung und Fehleranalyse. 2. Messung von Motorantrieben wie Frequenzumrichtern. 3. Messung von leistungselektronischen Geräten. Es ist ein ideales Werkzeug für Ingenieure, um sich mit hochfrequenten und hochintegrierten Leistungselektroniksystemen zu befassen. Die gemessene Leiterspannung sollte weniger als 300 V DC oder 240 V rms AC sein.

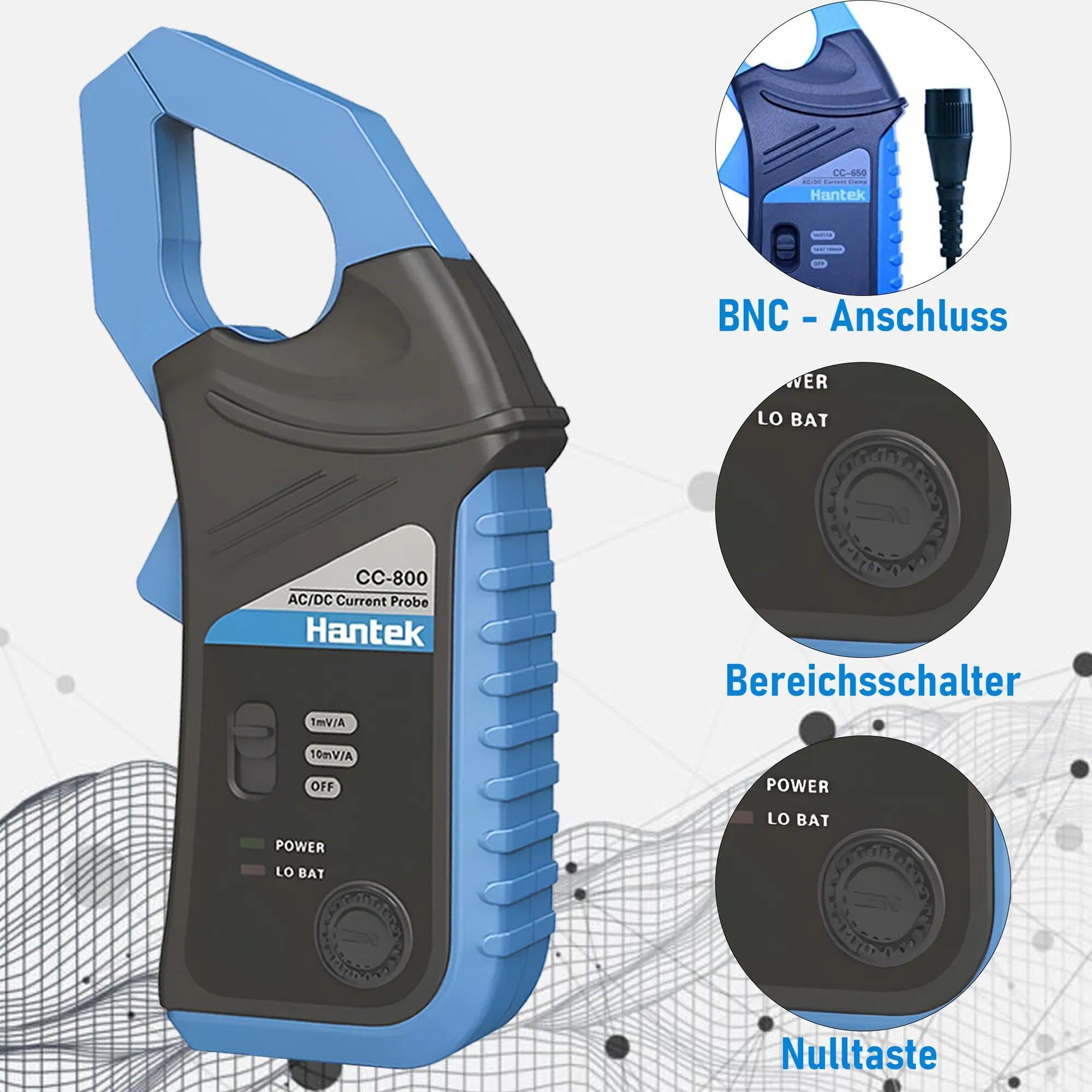

- Achtung: 1. Bei der Messung des Gleichstroms ist der Ausgang positiv, wenn der Gleichstrom vom positiven Ende zum negativen Ende der Stromsonde fließt; 2. Bei der Messung des Gleichstroms erreicht die Stromsonde aufgrund von Hystereseeffekten möglicherweise nicht den richtigen Nullpunkt. Um diesen Effekt zu beseitigen, müssen Sie zuerst die Klemme der CC800-Stromsonde ein paar Mal normal öffnen und schließen und dann den Nullknopf auf Null nähern; 3.Not enthalten BNC zu Banane Stecker Adapter.
