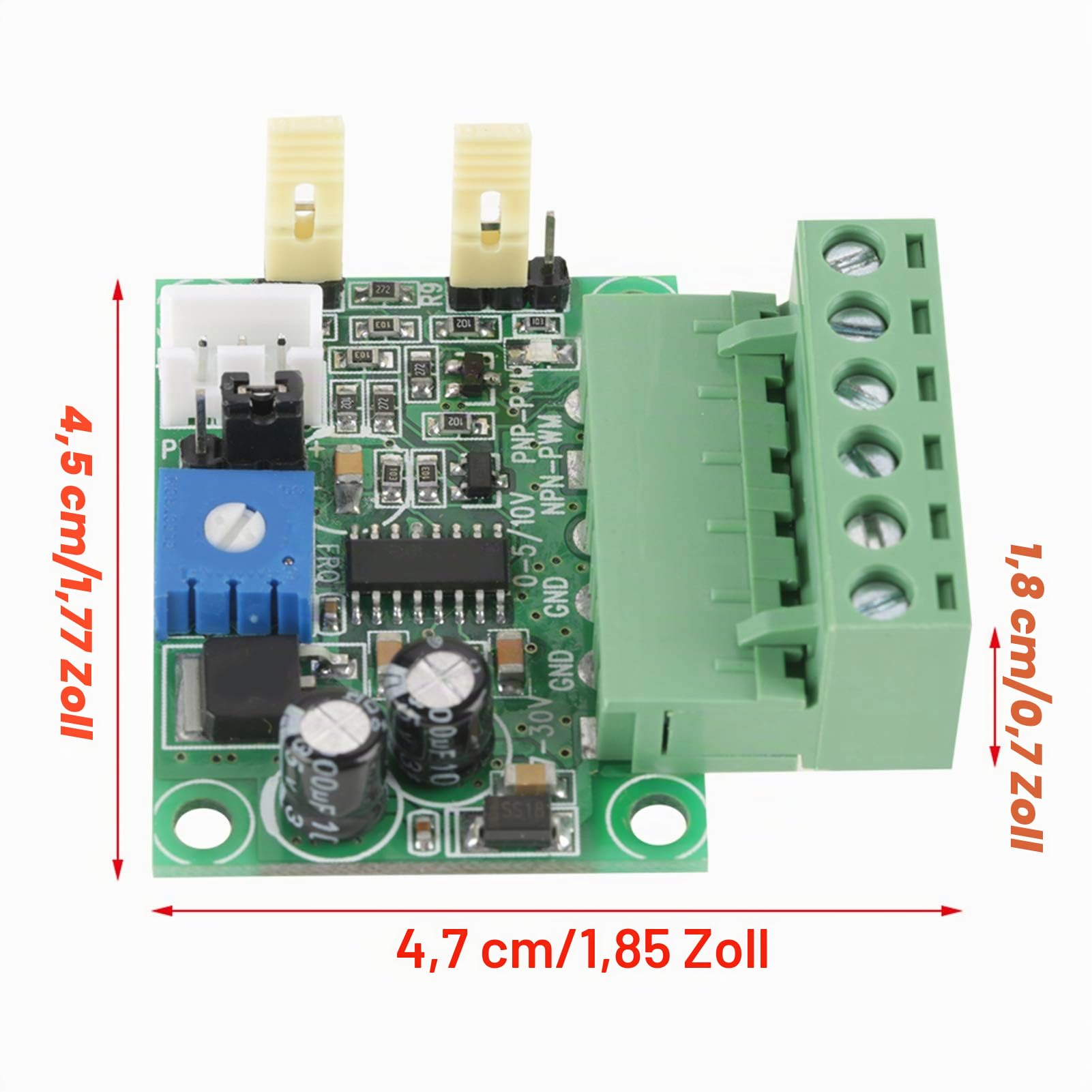

Analoge Spannung zu PWM-Signalwandler 0-5V / 0-10V – 2KHZ-20KHZ Wandlermodul für PWM-Motordrehzahlregelung und Schnittstellenschaltung

Marke: Garosa
Max. Versorgungsspannung: 30 Volt (Gleichstrom)
Min. Versorgungsspannung: 7 Volt (Gleichstrom)
Befestigungsart: Rack-Montage
Anzahl der Pins: 8

- EINSTELLBARE AUSGANGSFREQUENZ:Die Standardfunktion dieses Moduls konvertiert 0-10 V in 0-100% 2 kHz PWM-Signal. Die Ausgangsfrequenz kann jedoch durch Einstellen des Potentiometers nach Bedarf eingestellt werden.Über ein Potentiometer lässt sich die Ausgangsfrequenz anpassen. Das PWM-Signal kann im direkten oder inversen Verhältnis zur Spannung ausgegeben werden.
- SPANNUNGSWANDLER-MODUL FÜR PWM-SIGNALE: Dieses Modul kann analoge Eingangsspannungen von 0-5 V oder 0-10 V in PWM-Signale von 0-100% umwandeln.Ideal geeignet zur Schnittstellensteuerung bei der PWM-Motordrehzahlregelung, bei der AD-Interface-Umwandlung von Instrumenten oder in anderen Anwendungen, wo eine Spannung in ein PWM-Signal umgewandelt werden muss.
- PWM-SIGNALFREQUENZBEREICH: Der PWM-Signalfrequenzbereich liegt zwischen 2 kHz und 20 kHz, das Maximum bei 20 kHz und das Standardminimum bei 2 kHz.inklusive 11 Stufen (2 kHz, 4 kHz, 6 kHz, 8 kHz bis maximal 20 kHz). Der Standardausgang liegt bei einer Frequenz von 2 kHz.
- BREITE ANWENDUNG: Dieses Modul wird häufig für die Schnittstellenschaltung zur Steuerung der PWM-Motordrehzahl, die AD-Schnittstellenumwandlung von Instrumenten und andere Anwendungen verwendet, die eine Spannungsumwandlung in ein PWM-Signal erfordern.
- ZWEI ARTEN VON PWM-SIGNALEN: Es gibt zwei Arten von PWM-Signalen, PNP-PWM-Ausgang und NPN-PWM-Ausgang.Der PNP-PWM-Ausgang ist nur 5 V-Pegel, der NPN-PWM-Ausgang ist 5 V- und 24 V-Pegel.
